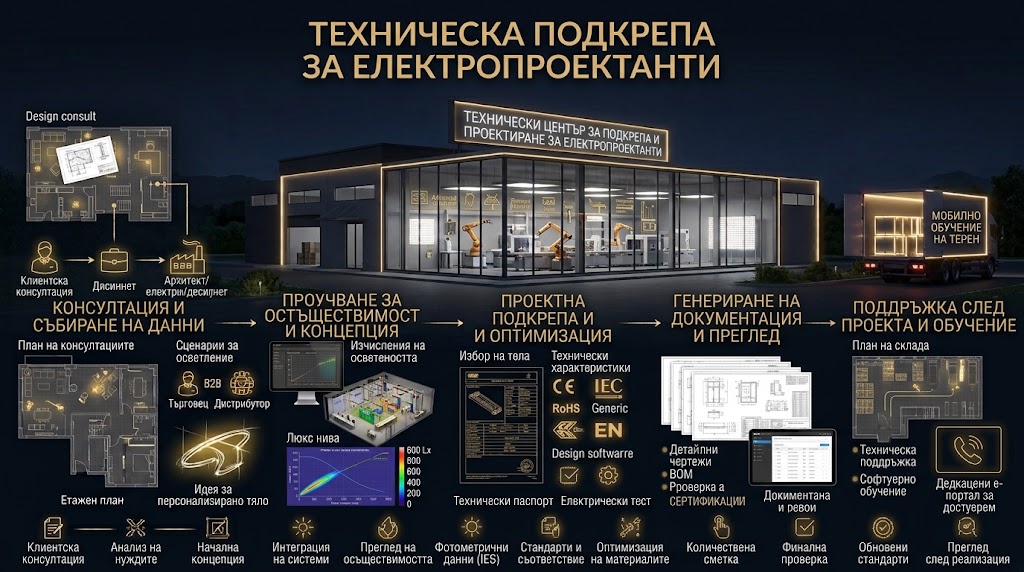

Техническата подкрепа за електропроектанти трябва да започва преди окончателния избор на осветителите. Polaris Lighting може да предостави фотометрични данни, продуктови спецификации и информация за мощности, драйвери, управление, сензори, аварийно осветление и монтаж, така че заложеното решение да бъде проверено още на проектен етап.
Един продуктов код не е достатъчен за електрически проект. Проектантът трябва да знае номиналната мощност, светлинния поток, начина на захранване, типа драйвер, възможностите за димиране, начина на монтаж и необходимите допълнителни компоненти.
При различни конфигурации на един модел тези параметри могат да се променят. Затова е важно точният вариант да бъде определен преди финализиране на количествената сметка и електрическите кръгове.
LDT и IES файловете съдържат фотометричните данни за светлоразпределението на конкретен осветител. Те позволяват моделът да бъде въведен в професионален софтуер и да се изчислят осветеност, равномерност и други показатели за реалната геометрия на помещението или външното пространство.
Polaris Lighting предоставя LDT/IES документация за основните си модели. Това позволява електропроектантът да работи с конкретната фотометрия, вместо да замества продукта с приблизителен светлинен източник в изчислението.
При подготовка на електрическите товари трябва да се използва мощността на конкретната версия, а не приблизителна стойност за продуктовата серия. Особено при линейни системи и конфигурации по размер общата мощност може да зависи от дължината, използваните модули и начина на управление.
При проект с голям брой осветители е полезно навреме да бъдат потвърдени и групирането по кръгове, управляваните зони и необходимите захранващи компоненти.
LED драйверът определя начина, по който LED модулът се захранва и управлява. При избора трябва да се проверят електрическите параметри на осветителя и драйвера, неговата мощност, начинът на димиране и условията за монтаж.
Различни Polaris продукти могат да се предлагат във варианти ON/OFF, DALI, 0–10 V или TRIAC според конкретния модел. Това означава, че системата за управление трябва да бъде уточнена преди поръчката, а не след доставката на телата.
DALI е цифров протокол за управление на осветлението по IEC 62386. DALI-2 системата може да включва управляващи драйвери, application controllers, захранване на шината и входни устройства като бутони, датчици за присъствие и светлинни сензори.
Следователно обозначението „DALI“ при осветителя е само една част от проекта. Трябва да се проверят драйверът, управляващото устройство, броят на адресите, разпределението по линии, сензорите и интеграцията с останалата автоматизация.
Датчикът за движение и датчикът за присъствие не трябва автоматично да се третират като взаимозаменяеми решения. Трябва да се отчетат зоната на детекция, монтажната височина, видът дейност и необходимата чувствителност.
При автоматично управление според дневната светлина трябва да се уточни и къде се измерва осветеността. Неподходящо разположен сензор може да реагира на локален светъл участък, без това да отразява реалното състояние на цялото помещение.
Аварийното и евакуационното осветление не трябва да се разглеждат като допълнителни няколко тела към нормалната система. EN 1838 определя светлинните изисквания за аварийно осветление, а EN 50172 разглежда инсталацията, проверката, експлоатацията, документацията и поддръжката на системите за аварийно евакуационно осветление.
Електропроектантът трябва да отчете евакуационните маршрути, изходите, стълбите, отворените зони и останалите критични точки според конкретния проект. Трябва да бъдат уточнени и автономността, начинът на захранване, тестовият режим и необходимото наблюдение според избраната система и приложимите изисквания.
Вграден, открит и висящ монтаж често изискват различни захранвания, връзки и пространства за драйвери. При магнитни и линейни системи трябва да бъдат уточнени захранващите точки, трансформаторите, ъглите, съединителите и начинът, по който системата преминава между отделни архитектурни участъци.
Тази информация трябва да се координира с таваните, гипсокартона, мебелите и останалите инженерни инсталации преди строителството да стигне до етап, в който промяната става скъпа.
При спецификация е полезно да се посочват не само наименование и мощност, а всички характеристики, които са важни за проекта: светлинен поток, CCT, CRI, оптика, IP, размери, монтаж, управление и необходимите аксесоари.
Така количествената сметка, чертежът и продуктовата оферта могат да бъдат сверени по едни и същи параметри.
Една от най-полезните стъпки е техническата проверка преди окончателното възлагане. Тя може да включи осветител и драйвер, DALI вариант и система за управление, сензори, захранвания, магнитни модули, профили, съединители и монтажни аксесоари.
Така се намалява рискът на обекта да се срещнат компоненти, които поотделно са подходящи, но не образуват работеща система в конкретната конфигурация.
